一台屏显,通吃主流保护板

蓝牙实时显示 · 手机小程序配置 · 4G 远程监控与 GPS 轨迹

支持蚂蚁 / 极空 / 保锂安 / 嘉佰达 / 达锂 / 锂安 / 彦阳 / 明唐 / 楼兰

产品系列

普通款只有一块屏幕;云盒款是分体套装——车把上一块屏幕板负责显示,车内一块云盒负责连保护板、4G 上传与 GPS 定位

蓝牙款
普通款 · 蓝牙智能彩屏
不带云盒。屏幕蓝牙直连保护板实时显示电池数据,手机小程序蓝牙直连改配置;插车上电即用,无需流量卡。

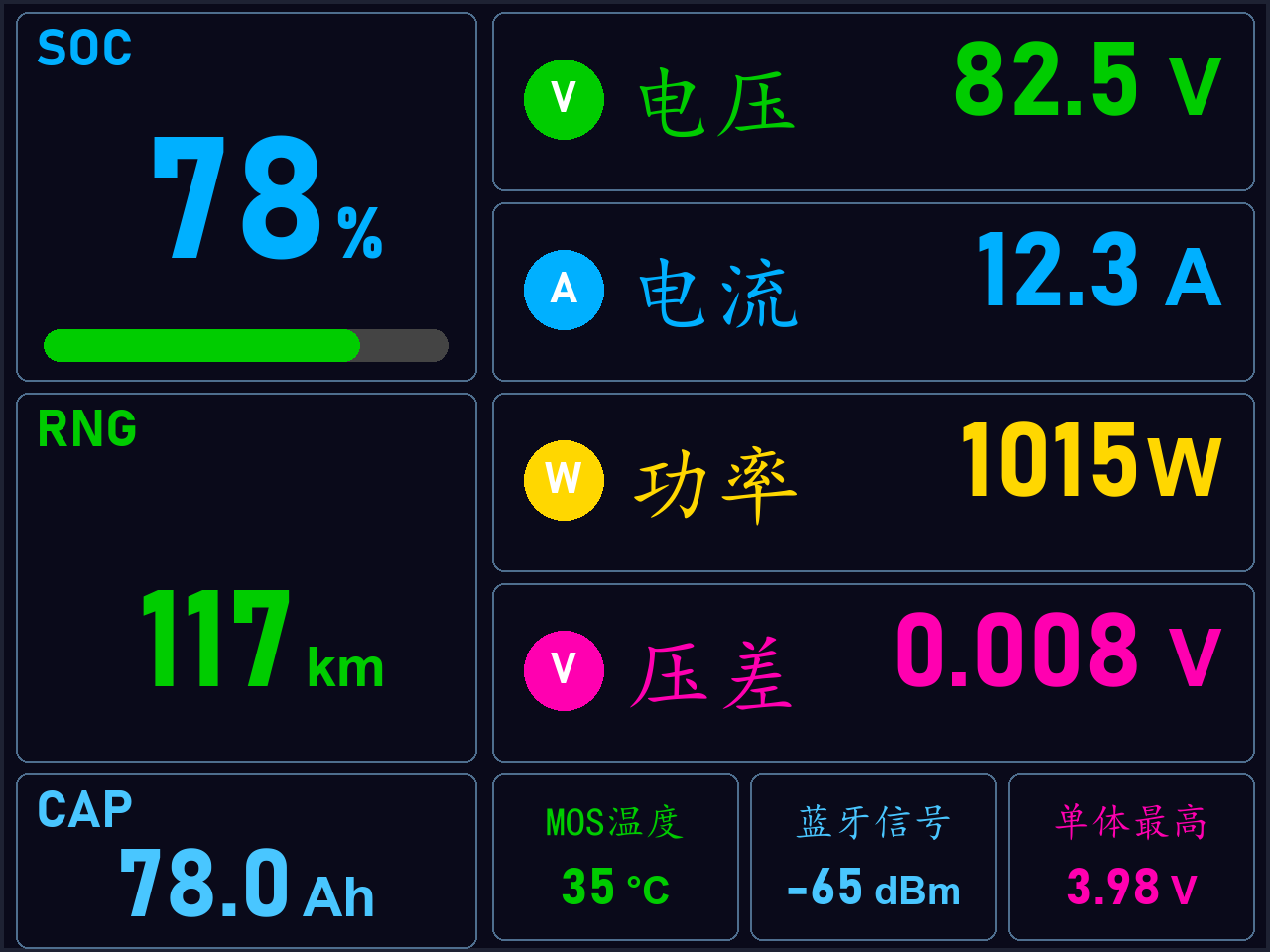

  • 电压 / 电流 / 功率 / 压差 / 电量 / 剩余容量 / 里程
  • MOS 温度、蓝牙信号、单体最高(底部三框可改)
  • 小程序「本地配置」改配色与阈值、「手机直连」临时看数据
  • 自动连接、断线重连、自动息屏省电、屏幕反转
DC 5V-30V内置/外置天线9 种固件可切换
云盒款
分体云盒 · 屏幕板 + 云盒
两块板分开安装:云盒藏在车内、直接吃电池电,就近连保护板并把数据蓝牙转发给屏幕,同时经 4G 上传云端;屏幕板装在车把只管显示。屏幕被砸、被拆、进水,车内那块照样定位追踪。
  • 包含普通款全部显示与配置功能
  • 云盒:连保护板 + 4G 上传 + GPS 定位 + 给屏幕做蓝牙中转
  • 屏幕板:只显示,开机自动找云盒取数据
  • 没装云盒时屏幕自动回退成普通款用法,自己连保护板
分体安装全网通 4GGPS/北斗防盗追踪

两款对比

项目普通款(蓝牙)云盒款(远程监控)
结构单块屏幕屏幕板 + 云盒(分体)
屏幕实时显示电池数据✔ 支持✔ 支持
手机小程序本地配置(改配色/阈值/显示项)✔ 支持✔ 支持
手机直连保护板看数据✔ 支持✔ 支持
4G 联网 / 远程监控— 无✔ 支持
GPS 定位 / 轨迹 / 骑行记录— 无✔ 支持
远程控制充放电 / 围栏告警— 无✔ 支持
流量卡不需要出厂自带 · 已装好
保护板固件一键切换(9 品牌)✔ 支持✔ 支持

两块板怎么配合

云盒款是分体结构:车把一块屏幕、车内一块云盒,分工明确、互不拖累

🔌 云盒(装车内)

  • 直接接电动车电池,DC 12V ~ 120V 宽压输入,不用另加降压
  • 就近蓝牙连接保护板,读到全部电池数据
  • 自带流量卡,通电就联网上传数据、位置与行驶轨迹
  • 同时把同一份数据蓝牙转发给车把上的屏幕板
12V-120V 宽压4G + GPS蓝牙中转

🖥 屏幕板(装车把)

  • 只管显示,不直接连保护板,省下一次蓝牙占用
  • 开机先找云盒,找到就连它、用转发过来的数据
  • 附近没有云盒时自动回退:自己连保护板,用法和普通款一样
  • 手机小程序照常蓝牙直连屏幕改配色、阈值与固件
只负责显示自动找云盒向下兼容

上电之后是这样配合的

  1. 云盒先工作:接电池就通电,就近连保护板,同时自带流量卡联网上传
  2. 屏幕板开机扫描:找名字里带 4G 标记的云盒,找到就自动连上
  3. 屏幕显示数据:云盒把从保护板读到的数据实时蓝牙转发给屏幕
  4. 手机远程同步:同一份数据经 4G 上传,随时用小程序远程查看

为什么拆开装:屏幕坏了,车还在

屏幕装在车把上,是整台车最容易被碰、被砸、被拆走的部件;云盒藏在车内、直接吃电池电,工作不看屏幕脸色。 就算屏幕被人拆走或砸坏,车内那块仍在连保护板、仍在定位上传——车一被推走,手机里立刻就能看到轨迹。 GPS 天线也在车内,不暴露在明处。

硬件规格

云盒款是两块板,规格分开列:屏幕板装车把,云盒装车内

🖥 屏幕板

主控ESP32-S3-WROOM-1U-N16R8(16MB Flash + 8MB PSRAM)
屏幕HS20HS072RX 2.0 寸全彩 TFT 240×320(4 线 SPI,12PIN FPC 插接,视窗 30.6×41.35mm);1.9 寸版为 ST7789 170×320
供电DC 5V ~ 30V 宽压输入
蜂窝网络无(由云盒负责联网)
天线内置天线版 / 外置天线版(配 1.5 米 2.4G 天线)
安装位置车把等可视位置

🔌 云盒

主控ESP32-S3-WROOM-1U-N16R8(16MB Flash + 8MB PSRAM)
4G 模块全网通 LTE Cat.1 模块,支持移动 / 联通 / 电信;出厂自带流量卡,通电即联网,不用自己插卡
卫星定位GPS + 北斗双模定位,位置与轨迹经 4G 实时上传
供电DC 12V ~ 120V 宽压输入,直接取电动车电池电压
天线4G 与 GNSS 各一路独立天线
安装位置车内隐蔽位置,靠近保护板

接线定义见使用说明书,或 在线烧录页 的引脚表。

微信小程序

微信搜索「HxBMS蓝牙显示屏」· 无需安装、打开即用

🔧

本地配置

手机蓝牙直连屏显,不用连热点就能改:主界面配色(背景/边框/文字/单位)、右侧四行与底部三框的显示内容、电量与温度阈值、里程系数、屏幕反转,还能直接升级或切换固件。

📱

手机直连

手机直接连保护板看电池数据(电量、电压、电流、功率、温度、单体电压等),不经过屏显。装车前核查电池、临时查看数据很方便。

📡

远程监控 (云盒款)

注册登录后远程查看设备:实时数据、电池详情与单体电压、GPS 定位与行驶轨迹、骑行记录、电子围栏、设备日志与天气。

核心功能

从安装到日常使用,都做成了"不用管"的自动化

🔌 9 种固件一键切换

蚂蚁、极空、保锂安、嘉佰达、达锂、锂安、彦阳、明唐、楼兰。换保护板不用换屏显,小程序里选一下对应品牌即可在线切换。

🔗 自动连接 · 断线重连

首次连过保护板后永久记忆,之后每次上电自动连接;骑行中蓝牙断开也会自动重连,不需要任何操作。

📶 天线与安装位置

内置天线款靠近安装即可;外置天线款配 1.5 米 2.4G 天线,天线贴近保护板。屏幕上直接显示蓝牙信号值(dBm),边挪位置边看数值选最佳位置。

🌙 自动息屏省电

保护板功率低于 100W 持续 3 分钟自动息屏,行驶或充电自动亮屏;阈值可在配置页修改,填 0 关闭该功能。

🎨 显示内容自由配

左侧卡片、右侧四行、底部三框的显示内容与颜色都能改;电量、剩余里程、温度支持三档变色阈值,屏幕倒装可一键反转。

⬆️ OTA 在线升级

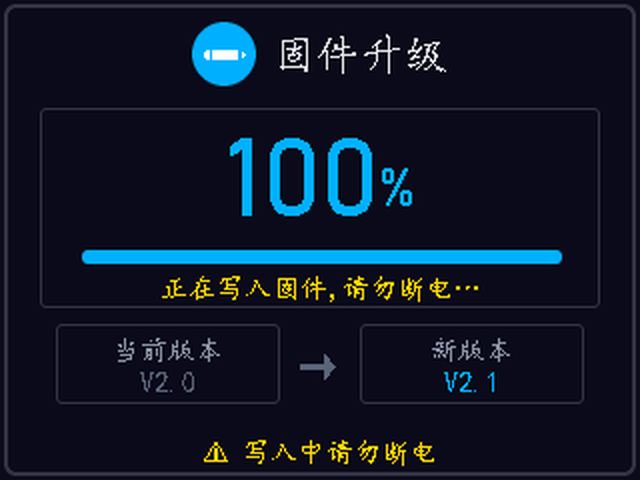

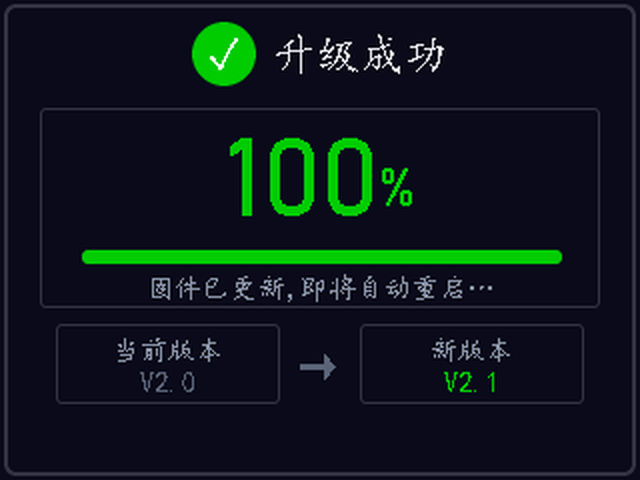

填一个能上网的 WiFi,小程序或网页后台点一下即自动下载安装,屏幕显示下载/写入/成功状态,不用拆机、不用数据线。

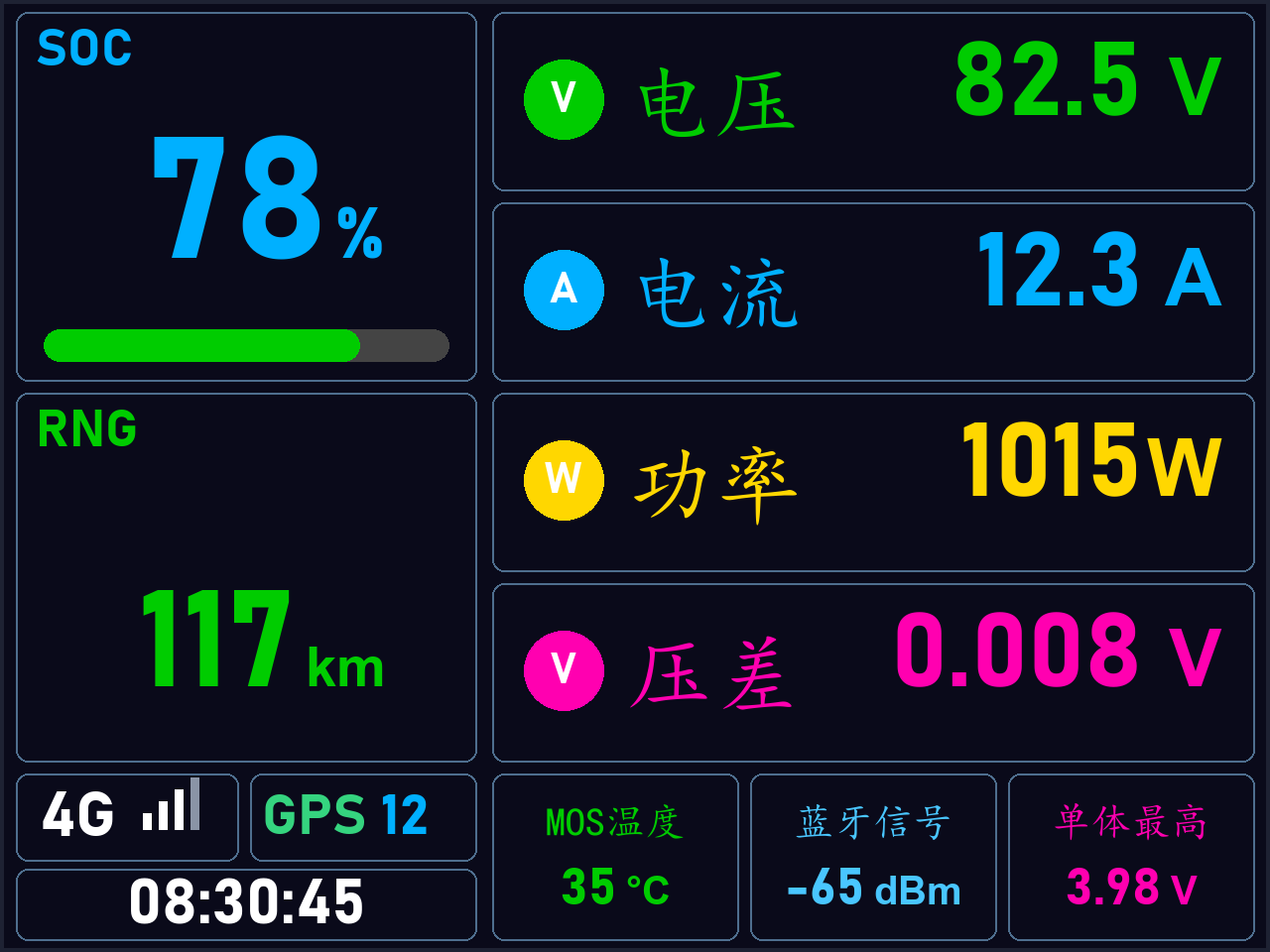

🛰 GPS 定位与轨迹 (云盒款)

4G 模块内置 GPS/北斗,实时位置、速度、行驶轨迹按速度着色回放,骑行记录按 100 米以上自动生成,保留 30 天。

⚡ 远程控制与告警 (云盒款)

小程序远程控制充电/放电 MOS 开关;设置电子围栏,设备进出立即提醒;上线/离线/GPS 丢失等事件生成设备日志。

🔋 数据完整不上传隐私

每串电芯电压、MOS/均衡/探头温度、平均电压、循环次数等全维度数据;定位只在设备端与您的账号之间使用。

资料下载

随货说明书电子版,接线、安装位置、首次连接、切换固件都有图文步骤

⚡

在线烧录固件(免安装)

浏览器里插上设备就能烧录 | 1.0 普通款 + 2.0 云盒款全品牌固件 | 需 Chrome / Edge 桌面浏览器

打开烧录页 →
📄

彩屏使用说明书(普通款)

标准款 · 不含云盒 | 接线供电、安装位置与天线、首次连接保护板、切换固件、手机小程序、常见问题

下载 PDF
📘

彩屏使用说明书(云盒款)

云盒分体套装 · 屏幕 + 云盒 | 接线与极性、云盒配置、屏幕上电连接、模块固定与 GPS 朝向、远程功能测试、常见问题

下载 PDF

常见问题

更多问题请看使用说明书

设备提示未激活 / 烧录完进不了主界面?

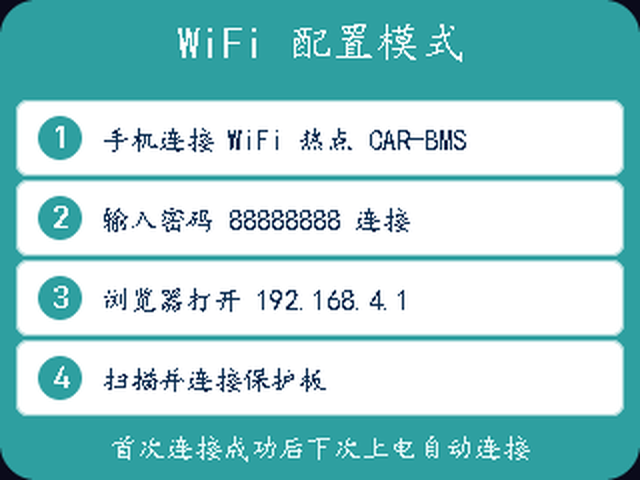

每台设备出厂(含固件烧录后)需要激活一次:手机连接设备热点「CAR-BMS-Setup」(密码 12345678)→ 手机浏览器打开 192.168.4.1 → 填入激活码 → 点「激活设备」,屏幕提示激活成功后设备自动重启,即可正常使用。激活码由卖家提供,把「设备唯一码」(也就是机身 MAC,在线烧录页可一键复制)发给卖家即可。

自己买的 ESP32-S3 板子能烧这个固件吗?

需要 16MB Flash 的板子(我们出货为 N16R8:16MB Flash + 8MB PSRAM)。4MB(如 SuperMini 4M)和 8MB(N8R8 等)的板子装不下固件分区,无法使用;屏幕用 ST7789 SPI 320×240 全彩屏。

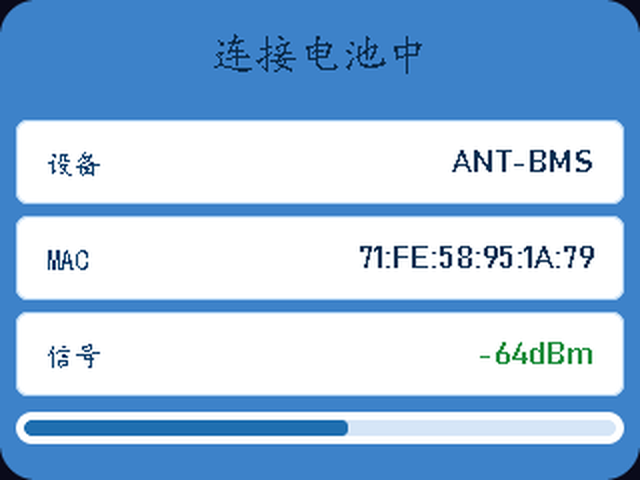

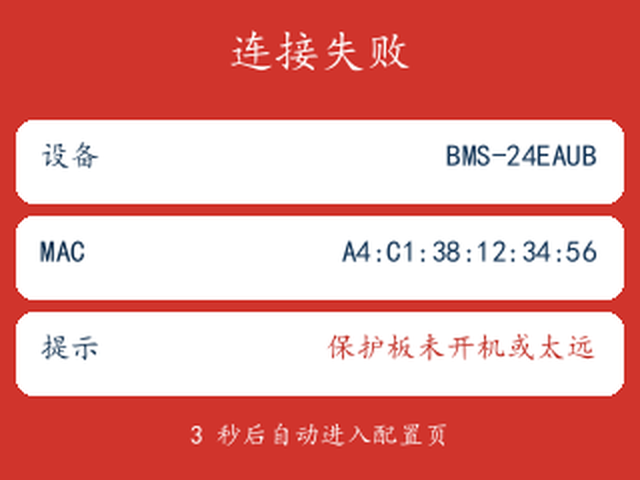

开机一直显示「连接电池中」然后变红「连接失败」?

先确认固件品牌是否对应你的保护板(可在小程序或网页后台一键切换固件);再检查保护板是否开机、距离是否太远、手机上的保护板 APP 是否占用了蓝牙。

手机搜不到 CAR-BMS 热点?

已连接保护板且 5 分钟无人访问时热点会自动关闭省电。在小程序「本地配置」页面点「打开AP」即可重新开启;未连接保护板时热点默认常开。

屏幕数值显示 -- ?

刚连上时正在读取数据,1~2 秒自动刷新;若一直显示 --,检查保护板型号是否匹配、保护板是否正常回数据。

数据时断时续、频繁重连?

蓝牙信号偏弱。看屏幕底部三框的「蓝牙信号」数值(dBm),重新调整屏显或天线的安装位置,尽量让数值高于 -75。

想换一块别的品牌保护板怎么办?

不用换屏显。小程序「本地配置」→「固件升级 OTA」→「切换固件」,选择对应品牌,设备自动下载并重启,之后重新扫描连接保护板即可。

云盒设备在手机上显示离线?

检查设备是否上电、流量卡是否还有余量、所处位置是否有信号;设备约 2 分钟无上报会判定离线,稍等刷新即可。
